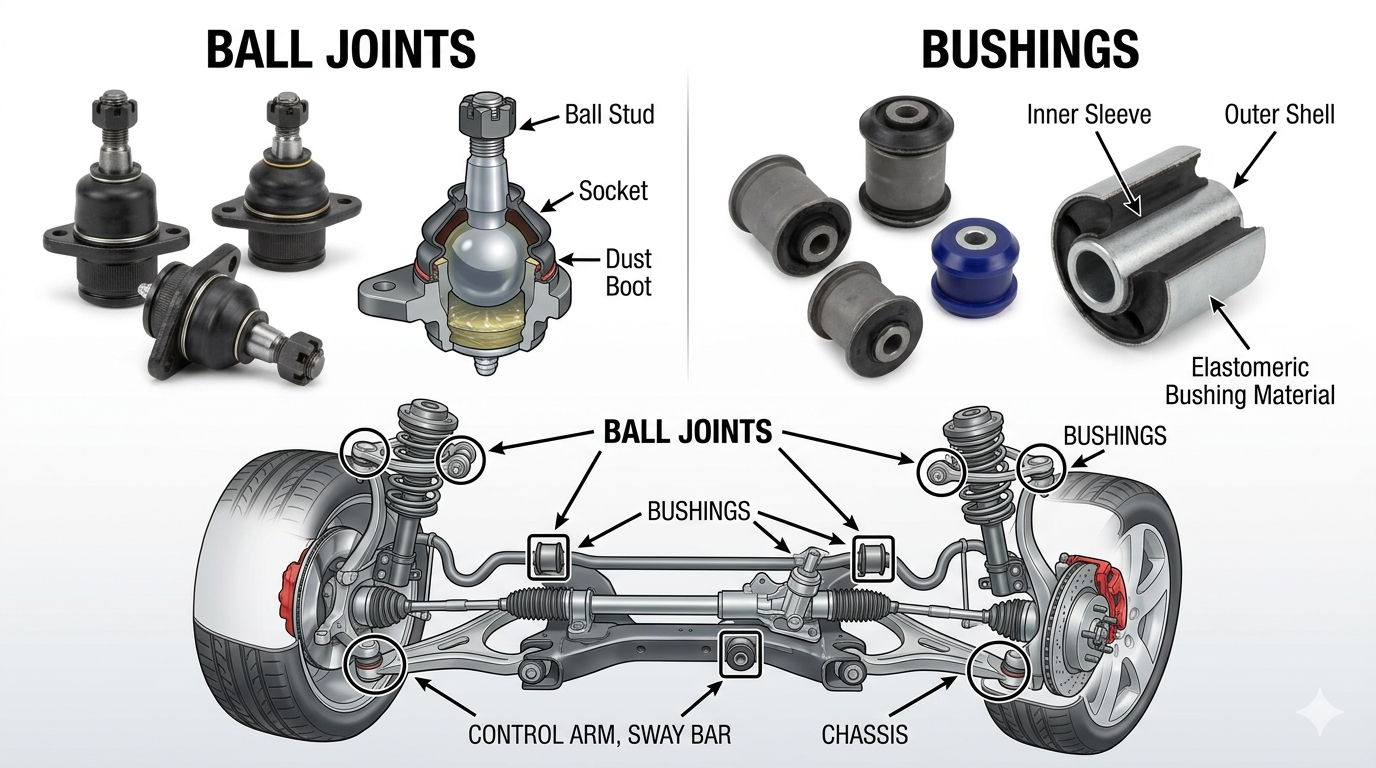

볼 조인트 및 부싱 이는 차량의 서스펜션 및 조향 시스템에서 가장 중요한 마모 구성 요소 중 두 가지입니다. 볼 조인트 휠 허브를 서스펜션 컨트롤 암에 연결하는 구형 피벗 지점으로 회전 및 각도 운동이 모두 가능합니다. 부싱 서스펜션 피벗 지점에서 금속 간 접촉을 완화하고 격리하는 원통형 고무 또는 폴리우레탄 슬리브입니다. 둘 다 측정 가능한 플레이, 균열 또는 소음이 나타나면 교체가 필요합니다. 일반적으로 매 70,000~150,000마일 운전 조건, 재료 품질, 유지 관리 빈도에 따라 다릅니다. 착용 무시 볼 조인트와 부싱 조기 타이어 마모, 정렬 실패 및 조향 제어 상실의 주요 원인 중 하나입니다.
볼 조인트란 무엇입니까? 기능, 디자인 및 위치
볼 조인트는 윤활 처리된 소켓 하우징 내부에 장착된 강화 강철 볼 스터드로 구성된 유연한 피벗으로, 하중을 전달하고 동시에 다축 이동을 허용하도록 설계되었습니다. 인간의 고관절이라고 생각해보세요. 위치 정확도를 잃지 않고 여러 방향으로 자유롭게 회전하면서 상당한 무게를 지탱해야 합니다.
일반적인 프론트 서스펜션 시스템에서는 각 앞바퀴에 적어도 하나의 볼 조인트 — 일반적으로 더블 위시본 시스템의 상부 및 하부 볼 조인트 또는 MacPherson 스트럿 시스템의 단일 하부 볼 조인트입니다. 독립적인 멀티링크 디자인의 리어 서스펜션은 휠당 2~4개의 볼 조인트 .
볼 조인트는 위치에 따라 두 가지 역할을 합니다.
- 내하중 볼 조인트 차량의 무게를 지탱하십시오. MacPherson 스트럿 설정에서 하부 볼 조인트는 전체 서스펜션 하중을 견디며 하중이 두 조인트에 분산되는 더블 위시본 시스템의 조인트보다 더 빨리 마모됩니다.
- 팔로워 볼 조인트 움직임을 안내하지만 최소한의 수직 하중을 전달합니다. 이는 일반적으로 더 오래 지속되지만 결함이 조향 형상에 영향을 미치기 때문에 여전히 검사가 필요합니다.
최신 밀봉형 볼 조인트는 사전 윤활 처리되어 있으며 유지 관리가 필요 없습니다. 그러나 구형 또는 성능 지향 설계에는 매번 그리스를 발라야 하는 그리스 피팅(Zerk 피팅)이 포함되어 있습니다. 15,000~30,000마일 서비스 수명을 연장합니다.
부싱이란 무엇입니까? 기능, 재료 및 유형
부싱은 충격을 흡수하고 소음을 줄이며 피벗 형상을 유지하기 위해 서스펜션 또는 스티어링 구성 요소에 압착되는 원통형 라이너(일반적으로 고무, 폴리우레탄 또는 성능 응용 분야에서는 구형 베어링 금속으로 만들어짐)입니다. 두 개의 금속 서스펜션 부품이 서로 회전하거나 구부러져야 하는 경우 부싱이 그 사이에 위치하여 금속 간 접촉을 방지합니다.
부싱은 다음을 포함하여 서스펜션 및 스티어링 시스템 전체에서 발견됩니다.
- 컨트롤 암 부싱 — 상부 및 하부 컨트롤 암의 내부 피벗 지점
- 스웨이 바(스태빌라이저 바) 부싱 및 엔드 링크 부싱 — 앤티롤 바를 서브프레임과 링크에 고정합니다.
- 스트럿 로드 부싱 — 인장/압축 로드의 후면 피벗에서
- 트레일링 암 부싱 — 후방 멀티링크 및 세미트레일링 암 서스펜션
- 서브프레임 부싱 — 섀시에서 전체 서브프레임을 분리합니다.
- 스티어링 랙 부싱 — 스티어링 랙을 서브프레임에 장착
고무 대 폴리우레탄 부싱: 어느 것이 더 낫습니까?
고무 부싱은 진동과 도로 소음을 가장 효과적으로 흡수하기 때문에 OEM 표준입니다. , 한계에서 약간 모호한 핸들링을 희생하면서 규정을 준수하는 승차감을 제공합니다. 폴리우레탄 부싱은 더 단단하고 치수 안정성이 높으며 오일, 오존 및 극한 온도에 대한 저항력이 더 강하여 더 날카로운 조향 반응과 더 긴 서비스 수명(종종)을 제공합니다. 고무보다 2~3배 더 깁니다. ) 객실로의 NVH(소음, 진동, 가혹함) 전달이 증가하는 대가를 치르게 됩니다.
볼 조인트와 부싱: 핵심 차이점 요약
| 특징 | 볼 조인트 | 부싱 |
| 주요 기능 | 다축 피봇 포인트(하중 회전) | 단축 플렉스, 진동 차단 |
| 이동 유형 | 360° 회전 각도 틸트 | 제한된 회전/플렉스만 |
| 공통재료 | 경화 강철 볼, 나일론/PTFE 소켓 | 고무, 폴리우레탄 또는 청동 |
| 실패 증상 | 덜거덕거리는 소리, 느슨한 스티어링, 당기기 | 삐걱거리는 소리, 두드리는 소리, 모호한 핸들링 |
| 일반적인 수명 | 70,000~150,000마일 | 50,000~120,000마일(고무) |
| 실패할 경우 안전 위험 | 재앙적 - 바퀴 분리 가능 | 보통 - 정렬 및 타이어 마모 |
| 교체 비용(축당) | $150~$400(부품 공임) | $80~$250(부품 공임) |
| 이후 정렬이 필요합니까? | 예 — 항상 | 일반적으로 그렇습니다(컨트롤 암 부싱) |
캡션: 기능, 재료, 고장 증상, 수명, 교체 비용을 포함한 8가지 주요 속성에 걸쳐 볼 조인트와 부싱을 직접 비교합니다.
마모된 볼 조인트 및 부싱의 경고 신호
볼 조인트 및 부싱 고장에 대한 가장 초기의 경고 신호는 비정상적인 소음입니다. 특히 범프를 통과하거나 저속으로 회전할 때 전면 서스펜션에서 나는 삐걱거리는 소리, 삐걱거리는 소리 또는 두드리는 소리가 들립니다. 볼 조인트 고장과 부싱 고장의 차이를 조기에 인식하면 안전 위험과 타이어, 얼라인먼트, 조향 구성품의 연속적인 손상을 모두 예방할 수 있습니다.
마모된 볼 조인트의 징후
- 쿵쿵거리거나 쿵쿵거리는 소음 움푹 들어간 곳, 과속 방지턱 또는 거친 노면에 부딪힐 때 프론트 서스펜션에서 - 가장 신뢰할 수 있는 초기 지표
- 방황하거나 모호한 스티어링 — 조향 입력 없이 차량이 미묘하게 드리프트하므로 지속적으로 사소한 수정이 필요합니다.
- 스티어링 휠 진동 고속도로 속도, 특히 50~70mph 사이에서 느슨한 휠 구조로 인해 발생
- 고르지 않거나 깃털 모양의 타이어 마모 — 일반적으로 앞 타이어의 내부 또는 외부 가장자리에 있으며, 조인트가 과도하게 움직일 때 휠 캠버 각도가 동적으로 변하고 있음을 나타냅니다.
- 육안 검사 실패: 이상 0.5mm의 축 유격 또는 1.5mm 방사형 유격 다이얼 표시기로 측정한 결과 볼 조인트가 마모되어 즉각적인 교체가 필요함을 나타냅니다.
부싱이 마모된 징후
- 삐걱거리거나 삐걱거리는 소리 느린 주차 조작 중 또는 충격 위로 체중 이동 시 서스펜션 피벗 지점에서 - 고무 건조가 가장 일반적인 원인입니다.
- 노크하거나 덜거덕거리는 소리 - 일반적으로 볼 조인트 노크보다 덜 날카롭습니다. 열화된 부싱을 통해 금속이 금속과 접촉할 때 공허한 쿵 하는 소리가 더 커집니다.
- 스티어링 선명도 감소 — 하중이 가해지면 컨트롤 암 형상이 이동하기 때문에 차량이 방향 변경 시 "부동"하거나 부정확한 느낌을 받습니다.
- 눈에 띄는 균열 또는 찢어짐 육안 차대 검사 중 내부 컨트롤 암 피벗 지점에서 볼 수 있는 고무 부싱 재료의 모습
- 브레이크 다이빙 또는 과도한 차체 롤링 — 마모된 스웨이 바 부싱과 엔드 링크로 인해 앤티롤 바가 허용하도록 설계된 것보다 더 많은 차체 롤링이 허용됩니다.
볼 조인트 및 부싱 검사 방법: 단계별 가이드
적절한 볼 조인트 및 부싱 검사를 위해서는 서스펜션이 자유롭게 매달릴 수 있도록 차량을 안전하게 들어 올려야 합니다. - 로드 마스크가 결합되어 있으므로 바퀴가 달린 자동차에서는 이 검사를 수행하지 마십시오.
볼 조인트 검사
- 차량을 들어 올려 지지하세요. 잭은 프레임(컨트롤 암이 아님) 아래에 서 있으므로 서스펜션이 완전히 늘어납니다.
- 타이어의 윗부분과 아랫부분을 잡고 (12시와 6시 위치) 안팎으로 단단히 흔들어 줍니다. 감지할 수 있는 움직임은 볼 조인트 마모를 나타냅니다. 0mm 플레이가 허용되는 한계입니다. 대부분의 OEM 사양에 적용됩니다.
- 9시와 3시 위치의 타이어를 잡습니다. 그리고 옆으로 흔들어주세요. 이 위치에서 좌우로 움직이는 것은 볼 조인트보다는 휠 베어링 마모를 나타냅니다.
- 다이얼 표시기 사용 정확한 측정을 위해: 컨트롤 암에 부착하고 볼 조인트 스터드에 프로브를 배치합니다. 위의 모든 내용 0.5mm 축방향 또는 1.5mm 반경방향 일반적으로 교체가 필요합니다.
- 더스트 부트 검사 시각적으로 — 부츠가 찢어지거나 없어지면 오염이 발생하고 내부 마모가 빠르게 가속화됩니다. 대부분의 전문 검사 표준에서는 찢어진 부츠만으로도 교체의 근거가 됩니다.
부싱 검사
- 차량을 들어올린 상태에서 , 밝은 손전등과 거울을 사용하여 접근 가능한 모든 컨트롤 암, 스웨이 바 및 트레일링 암 부싱에 균열, 찢어짐 또는 돌출(하우징에서 고무가 눌려 나오는 현상)이 있는지 육안으로 검사하십시오.
- 프라이 바를 사용하세요 각 부싱 위치 근처의 컨트롤 암에 부드럽게 적용됩니다. 다음보다 큰 움직임 3~4mm 어떤 방향으로든 부싱 파손을 나타냅니다.
- 오일 오염 확인 — 기름기가 많거나 부풀어 오르거나 변색된 고무는 부싱이 석유 제품(엔진이나 변속기 근처에 흔히 있음)을 흡수하여 성능 저하가 극적으로 가속화되었음을 나타냅니다.
고무 대 폴리우레탄 부싱: 상세 비교
| 재산 | OEM 고무 부싱 | 폴리우레탄 부싱 |
| 승차감 | 우수(높은 준수) | 확고함(낮은 준수) |
| 취급 정밀도 | 보통 | 높음 |
| NVH 격리 | 우수 | 나쁨~보통 |
| 서비스 수명 | 50,000~100,000마일 | 100,000~200,000마일 |
| 내유성/내화학성 | 낮음 | 높음 |
| 온도 범위 | -40°C ~ 120°C | -50°C ~ 150°C |
| 윤활 필요 | 아니요 | 예(특정 그리스) |
| 상대 비용 | 낮음 to Medium | 중간에서 높음 |
| 최고의 대상 | 일일 드라이버, OEM 복원 | 성능, 트랙, 고강도 사용 |
캡션: 차량에 적합한 부싱 재료를 선택하는 데 도움이 되는 9가지 성능, 내구성 및 적용 기준에 걸쳐 OEM 고무 부싱과 폴리우레탄 부싱을 비교합니다.
볼 조인트 및 부싱 교체: 비용, 인건비 및 예상 사항
단일 서스펜션 서비스 방문 중에 볼 조인트와 부싱을 함께 교체하면 상당한 인건비가 절약됩니다. , 두 구성 요소 모두 휠 제거, 서스펜션 분해 및 수리 후 정렬이 필요하기 때문에 거의 완전히 겹치는 작업입니다.
일반적인 교체 비용
- 볼 조인트 교체(한쪽 모서리): 대부분의 승용차 부품 및 인건비는 $150~$350입니다. 중부하 작업용 컨트롤 암에 압입식 볼 조인트가 장착된 트럭 및 SUV는 다음과 같습니다. 코너당 $300~$600 .
- 컨트롤 암 부싱 교체: 부싱을 별도로 교체하는 경우 컨트롤 암당 $80~$200. 새 부싱을 밀어내고 밀어넣으려면 유압 프레스가 필요합니다. 대부분의 상점에서는 부싱 교체 비용이 조립된 암 가격에 가까워지면 전체 컨트롤 암 어셈블리를 교체합니다. 이는 많은 최신 차량에서 일반적입니다.
- 컨트롤 암 교체 완료 (암 볼 조인트 부싱 조립품): 대부분의 차량에서 코너당 $200~$500 - 볼 조인트와 부싱을 동시에 마모하는 경우 가장 경제적인 경로인 경우가 많습니다.
- 서스펜션 작업 후 4륜 정렬: 추가하다 $80~$150 — 볼 조인트 또는 컨트롤 암 부싱 교체 후 필수입니다.
볼 조인트와 부싱을 쌍으로 교체해야 합니까?
예 - 양쪽을 동시에 교체하는 것이 전문가의 표준 권장 사항입니다. 주행거리가 80,000마일을 초과하거나 차량 연식이 8년 이상인 경우. 주행 거리와 환경 노출이 일치하기 때문에 부품의 마모 속도는 비슷합니다. 고장난 쪽만 교체하면 12~18개월 내에 반대쪽도 고장날 가능성이 높으므로 동일한 인건비를 반복해야 합니다.
볼 조인트 및 부싱 마모를 가속화하는 요인
주행 조건과 차량 하중은 주행 거리보다 볼 조인트 및 부싱 수명에 더 큰 영향을 미칩니다. — 거친 시골 도로에서 50,000마일을 주행한 차량은 100,000마일의 고속도로를 주행한 차량보다 서스펜션 마모가 더 심할 수 있습니다.
- 거친 도로나 비포장 도로: 포트홀 충격은 충격 부하를 전달합니다. 일반 도로 하중보다 3~5배 더 큼 볼 조인트에. 한 번의 심각한 포트홀 충격으로 인해 볼 소켓이 변형되거나 성능이 저하된 고무 부싱이 깨질 수 있습니다.
- 무거운 탑재량 또는 견인: 정격 GVWR을 초과하여 차량을 적재하면 볼 조인트 하중이 비례적으로 증가합니다. 최대 정격 용량으로 견인하면 볼 조인트 수명이 지속적으로 감소합니다. 20~35% 무부하 사용과 비교.
- 서스펜션 해제: 서스펜션 리프트 키트는 CV 액슬 및 볼 조인트 작동 각도를 설계 범위 이상으로 늘려 마모를 극적으로 가속화하며 종종 볼 조인트 수명을 단축시킵니다. 30,000~50,000마일 무거운 트럭에서.
- 무시된 정렬: 정렬 불량으로 인해 볼 조인트에 고르지 않은 측면 하중이 가해지고 부싱에 비정상적인 굴곡 응력이 발생합니다. 단지를 갖춘 차량 0.5° 초과 캠버 내부 볼 조인트 마모를 최대 40%까지 가속화할 수 있습니다.
- 찢어진 먼지 장화: 볼 조인트나 부싱의 보호 부츠가 찢어지면 먼지, 모래, 물이 즉시 유입되기 시작합니다. 볼 조인트 소켓의 오염된 그리스는 소켓 라이너를 마모시켜 남은 수명을 몇 년에서 몇 년으로 단축시킵니다. 개월 .
- 염분 및 부식 환경: 겨울철 도로 염분은 볼 조인트 하우징과 컨트롤 암 사이에 침투하여 부품을 붙잡고 외부 부식을 가속화하여 결국 조인트 하우징 자체를 손상시킵니다.
실패한 볼 조인트를 무시한 결과: 안전 관점
완전히 실패한 볼 조인트(스터드가 소켓에서 분리되는 부분)는 조향 및 휠 제어의 즉각적이고 완전한 손실을 초래합니다. , 미국도로교통안전국(NHTSA)은 이를 심각한 안전 결함으로 분류합니다. 하부 볼 조인트가 분리되면 휠이 안쪽으로 무너지고(음의 캠버 결함) 스핀들이 떨어지며 차량은 해당 코너에서 조향 또는 제동 권한을 갖지 못합니다.
NHTSA 데이터에 따르면 볼 조인트를 포함한 서스펜션 부품 고장 — 대략적으로 설명 매년 5,000건의 자동차 충돌 사고가 발생합니다. 미국에서. 성능이 점진적으로 저하되는 부싱 고장과 달리 볼 조인트 고장은 초기 클렁킹 단계 이후 추가 경고 없이 갑자기 발생할 수 있습니다.
실제적인 안전 규칙: 하중을 지탱하는 볼 조인트의 측정 가능한 유격은 즉시 교체할 근거가 됩니다. . 마모된 내하중 볼 조인트에 대해 허용 가능한 "모니터링 및 구동" 임계값은 없습니다.
볼 조인트 및 부싱에 관해 자주 묻는 질문
Q1: 볼 조인트나 부싱이 마모된 상태로 운전할 수 있나요?
유격이 없고 소음이나 모호함만 있는 마모된 부싱을 수리 일정을 정하는 동안 단기적으로 모니터링할 수 있습니다. 측정 가능한 유격이 있는 마모된 볼 조인트는 갑작스럽게 파손될 수 있으므로 계속 구동해서는 안 됩니다. 부츠가 찢어졌거나 눈에 띄게 헐거워진 볼 조인트는 즉시 교체해야 합니다. 측정 시 반경 방향 유격이 1.5mm 이상 보이는 볼 조인트를 구동하지 마십시오.
Q2: 볼 조인트 및 부싱 교체에 시간이 얼마나 걸리나요?
단일 볼 조인트 교체에는 일반적으로 시간이 걸립니다. 1~2시간 상점 노동의. 양쪽 컨트롤 암 부싱 4개를 모두 교체하려면 3~5시간 전체 컨트롤 암을 교체했는지 아니면 부싱을 개별적으로 눌렀는지에 따라 달라집니다. 전체 전면 서스펜션 새로 고침(볼 조인트, 모든 컨트롤 암 부싱, 스웨이 바 링크 및 부싱)은 일반적으로 5~8시간 근무 정렬 시간을 포함합니다.
Q3: 불량한 볼 조인트와 부싱은 어떤 소음을 내나요?
볼 조인트 typically produce a sharp metallic clunk or knock , 범프를 넘어 운전할 때나 주차장에서 천천히 회전할 때 가장 두드러집니다. 부싱 more often squeak or creak 느린 기동, 체중 이동 또는 정지 상태에서 스티어링 휠을 움직일 때. 울퉁불퉁한 포장 도로 위의 속이 빈 "딱딱" 소리는 부싱 마모를 나타내는 경향이 있는 반면, 각 범프의 날카롭고 단일한 "딸깍 소리"는 볼 조인트 플레이의 특징입니다.
Q4: 볼 조인트와 부싱을 동시에 교체해야 합니까?
동시에 반드시 그런 것은 아니지만 둘 다 착용한 경우 한 번의 방문으로 수리를 결합하는 것이 경제적으로 매우 합리적입니다. 두 수리 모두 서스펜션 분해와 수리 후 정렬이 필요하므로 이를 함께 수행하면 중복된 인건비가 제거됩니다. 하나만 마모된 경우 필요한 것만 교체하십시오. 특히 80,000마일이 넘는 차량의 경우 동일한 서비스 간격 내에 다른 하나도 교체하도록 계획하십시오.
Q5: 애프터마켓 볼 조인트와 부싱은 OEM 부품만큼 좋습니까?
애프터마켓 공급업체에 따라 품질이 크게 다릅니다. 그리스 처리가 가능한 저크 피팅, 단조 강철 구조 및 PTFE 라이닝 소켓을 갖춘 프리미엄 애프터마켓 볼 조인트 오래가는 밀봉 OEM 조인트 제대로 유지되면. 저렴한 애프터마켓 부품, 특히 식별 가능한 품질 인증이 없는 부품은 종종 실패합니다. 30,000~50,000마일 . 볼 조인트와 같이 안전이 중요한 부품의 경우 OEM 하중 등급을 충족하거나 초과하는 부품을 우선적으로 선택하고 최소 3년 또는 50,000마일의 보증을 포함합니다.
Q6: 볼 조인트와 부싱을 교체하면 승차감이 향상됩니까?
그렇습니다. 특히 주행거리가 많은 차량에서는 더욱 그렇습니다. 마모된 부싱으로 인해 서스펜션 형상이 부하 상태에서 이동하게 되며, 운전자는 이를 모호함, 부동 및 부정확한 조향으로 인식합니다. 새로운 부싱은 서스펜션을 설계된 형상으로 복원합니다. 새로운 볼 조인트는 스티어링의 흔들림과 흔들림을 유발하는 유격을 제거합니다. 많은 운전자가 다음을 포함하여 전체 서스펜션 새로 고침을 설명합니다. 볼 조인트와 부싱 차량을 새것처럼 느끼게 만드는 것 — 종종 새로운 충격 흡수 장치만 사용하는 것보다 더 눈에 띄는 개선이 이루어집니다.
결론: 볼 조인트 및 부싱 상태의 우선순위는 협상할 수 없습니다.
볼 조인트 및 부싱 work as a system — 둘 중 하나가 저하되면 다른 하나가 강제로 보상되어 전체 서스펜션의 마모가 가속화됩니다. 이를 별도의 독립적인 문제로 취급하면 불완전한 수리, 반복 정렬 및 지속적인 타이어 마모가 발생합니다.
실용적인 내용: 검사 볼 조인트와 부싱 매 타이어 교체(5,000~7,500마일마다)마다 축 쌍의 마모된 부품을 교체하고, 항상 4륜 정렬로 서스펜션 작업을 따르고, 차량 사용 사례에 맞는 부품 품질을 선택하십시오. 즉, 편안함을 지향하는 일상 운전자를 위한 OEM 고무, 성능 또는 중부하 작업용 폴리우레탄 등입니다.
완전한 프론트 서스펜션 새로 고침 - 두 가지 모두 포함 볼 조인트와 부싱 — 일반적으로 대부분의 승용차에 대해 $600~$1,200의 비용이 들며 80,000마일을 넘는 모든 차량의 안전과 주행 역학을 모두 복원하는 데 사용할 수 있는 가장 효과적인 유지 관리 투자 중 하나입니다.
